产品详情
| 交流电压测量 | ||
| 量程 | 500 V | |
| 分辨率 | 0.1 V | |
| 45 Hz 至 66 Hz 的精度 | 0.8% + 3 | |
| 输入阻抗 | 360 kΩ | |
| 过载保护 | 660 V 真有效值 | |
| 通断性测试 (RLO) | ||
| 量程（自动切换量程） | 20 Ω / 200 Ω / 2000 Ω | |
| 分辨率 | 0.01 Ω / 0.1 Ω / 1 Ω | |
| 开路电压 | >4 V | |
| 绝缘电阻测量 (RISO) | ||
| 测试电压 | 50-100-250-500-1000 V | |
| 测试电压精度（在额定测试电流条件下） | +10%、-0% | |
| 测试电压 |
50 V 100 V 250 V 500 V 1000 V |
|
| 绝缘电阻量程 |
20 MΩ / 50 MΩ 20 MΩ / 100 MΩ 20 MΩ / 200 MΩ 20 MΩ / 200 MΩ / 500 MΩ 20 MΩ / 200 MΩ / 1000 MΩ |
|
| 分辨率 |
0.01 MΩ / 0.1 MΩ 0.01 MΩ / 0.1 MΩ 0.01 MΩ / 0.1 MΩ 0.01 MΩ / 0.1 MΩ / 1 MΩ 0.01 MΩ / 0.1 MΩ / 1 MΩ |
|
| 测试电流 |
1 mA @ 50 kΩ 1 mA @ 100 kΩ 1 mA @ 250 kΩ 1 mA @ 500 kΩ 1 mA @ 1 MΩ |
|
| 回路阻抗与线路阻抗 (ZI) | ||
| 量程 | 10 Ω / 0.001 Ω / 大电流 mΩ 模式 | |
| 分辨率 | 0.01 Ω / 0.1 Ω / 1 Ω | |
| 潜在的接地故障电流，PSC 测试 | ||
| 量程 | 1000 A / 10 kA (50 kA) | |
| 分辨率 | 1 A / 0.1 kA | |
| 计算 | 将电源电压测量值分别除以回路 (L-PE) 电阻或线路 (L-N) 电阻测量值，即可计算出潜在的接地故障电流 (PEFC) 或潜在的短路电流 (PSC)。 | |
| RCD 测试、受测的 RCD 类型 | ||
| RCD 类型 |
AC¹ G²、S³ |
|
| 型号 1664 | A、AC、B ="5"、S | |
| 备注 |
¹AC 响应 ²通常无延时 ³延时 ="4"脉冲信号响应 ="5"平稳直流信号响应 |
|
| 脱扣速度测试 (ΔT) | ||
| 电流设置¹ |
10-30-100-300-500-1000 mA – VAR 10-30-100 mA |
|
| 乘数 |
x ½、x 1 x 5 |
|
| 测量范围 | G 型 RCD |
310 ms 50 ms |
| S 型 RCD |
510 ms 160 ms |
|
| 备注 |
¹1000 mA（仅限于 AC 型） 最大 700 mA（在 VAR 模式下，A 型） VAR 模式不适用于 B 型。 |
|
| RCD/FI-脱扣电流测量/斜坡测试 (IΔN) | ||
| 电流量程 | RCD 额定电流的 30% 至 110%¹ | |
| 步长 | IΔN² 的 10% | |
| 保持时间 | G 型 | 300 ms/步长 |
| S 型 | 500 ms/步长 | |
| 测量精度 | ±5% | |
| 指定的脱扣电流范围 (EN 61008-1) |
50% 至 100%（AC 型） 35% 至 140%（A 型）(>10 mA) 35% 至 200%（A 型）(≤10 mA) 50% 至 200%（B 型） ²5%（B 型） |
|
| 备注 |
¹30% 至 150%（A 型）IΔN > 10 mA 30% 至 210%（A 型）IΔN = 10 mA 20% 至 210%（B 型） |
|
| 接地电阻测试 (RE) | ||
| 量程 | 200 Ω / 2000 Ω | |
| 分辨率 | 0.1 Ω / 1Ω | |
| 频率 | 128 Hz | |
| 输出电压 | 25 V | |
| 相序指示 | ||
| 图标 |
 相序指示器启用。 |
|
| 通用技术指标 | ||
| 尺寸（长 x 宽 x 高） | 10 x 25 x 12.5 cm | |
| 重量（含电池） | 1.3 Kg | |
| 电池规格、数量 | AA 型，6 ea。 | |
| 密封等级 | IP-40 | |
| 安全性 | 符合 EN61010-1 Ed 2.0 (2001-02)、UL61010、ANSI/ISA –s82.02.01 2000 和 CAN/CSA c22.2 No.1010 第 2 版标准要求 | |
| 过压 | CAT III / 500V、CAT IV 300V | |
| 性能 | EN61557-1 至 EN61557-7 第 2 版和 EN61557-10 第 2 版 | |

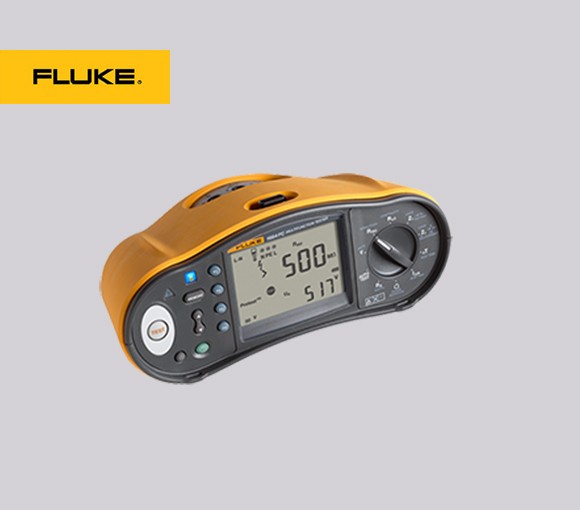

采购：Fluke 1664 FC
