功能和优点
|

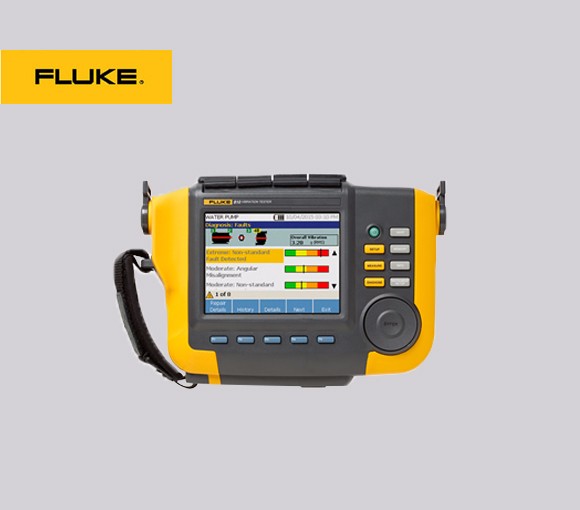

使用 Fluke 810 测振仪可以：
|
全新的 Fluke 810 可通过以下三个简单步骤，帮助您查找和诊断常见的机械问题并确定维修的优先顺序：
振动测试从未如此简单过。
Fluke 810 询问一些已知的基本机器信息。板载信息功能提供现场提示，让您像专家一样进行设置和测量。
Fluke 810 非常容易与您的维修程序融为一体。

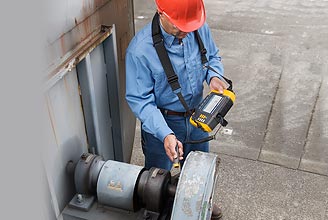

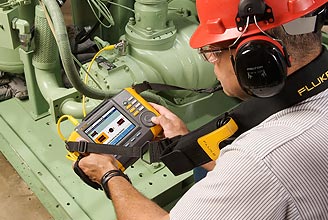

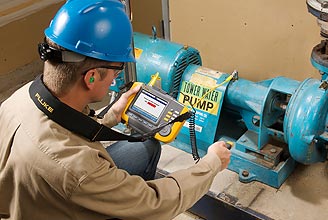

利用 Fluke 810 快速诊断故障或监测机器状态。
不必再猜测机器的状况。
仅需按一下按钮，Fluke 810 即可判断故障根源、位置以及严重程度。立即修复。
| 诊断技术参数 | |
| 标准故障 | 不平衡、松动、不对中和轴承故障 |
| 振动诊断仪可以分析 | 电机、风机、鼓风机、皮带和链传动机构、变速箱、联轴器、离心泵、活塞泵、滑片泵、旋桨泵、螺杆泵、螺纹/齿轮/凸轮旋转泵、活塞式压缩机、离心式压缩机、螺旋式压缩机、直驱设备、主轴 |
| 振动诊断仪/振动分析仪转速范围 | 200 rpm to 12000 rpm |
| 详细诊断内容 | 易懂的结论、故障严重性（轻微、中等、严重、极严重）、维修详情、特征谱峰、频谱 |
| 电气技术参数 | |
| 量程变换 | 自动 |
| A/D 转换器 | 4 通道，24 位 |
| 可用带宽 | 2 Hz 至 20 kHz |
| 抽样 | 51.2 Hz |
| 数字信号处理功能 | 自动配置的抗混叠滤波器、高通滤波器、抽样、重叠、加窗、FFT 和平均 |
| 振动诊断仪采样率 | 2.5 kHz 至 50 kHz |
| 动态范围 | 128 dB |
| 信噪比 | 100 dB |
| FFT 分辨率 | 800 线 |
| 频谱窗口 | 汉宁窗 (Hanning) |
| 频率单位 | Hz, orders, cpm |
| 幅值单位 | in/s，mm/s，VdB（美国），VdB*（欧洲） |
| 非易失性存储器 | SD 微型存储卡，2 GB 内存 + 用户扩展存储槽（用于附加存储） |
| 一般技术参数 | |
| 振动诊断仪尺寸（高 x 深 x 宽） | 18.56 cm x 7.00 cm x 26.72 cm (7.30 in x 2.76 in x 10.52 in) |
| 振动诊断仪重量（包括电池） | 1.9 kg (4.2 lb) |
| 显示屏 | ¼ VGA, 320 × 240 Color (5.7 inch diagonal) TFT LCD with LED backlight |
| 输入/输出连接 | 三轴传感器连接: 4 针 M12 连接器单轴传感器连接: BNC 连接器转速计连接: 微型 DIN 6 针连接器PC 连接: 微型 "B"USB (2.0) 连接器 |
| 振动诊断仪电池 | 电池类型: 锂离子电池，14.8 V, 2.55 Ah电池充电时间: 3 小时电池放电时间: 8 小时（正常条件下） |
| 交流适配器 | 输入电压: 100 Vac 至 240 Vac输入频率: 50/60 Hz |
| 操作系统 | WinCE 6.0 Core |
| 支持的语言 | 英语、法语、德语、意大利语、日语、葡萄牙语、简体中文、西班牙语 |
| 保修期 | 3 年 |
| 环境参数 | |
| 振动诊断仪工作温度 | 0 °C 至 50 °C (32 °F 至 122 °F) |
| 储存温度 | -20 °C 至 60 °C (-4 °F 至 140 °F) |
| 振动诊断仪工作湿度 | 10 % 至 95 % RH（无冷凝） |
| 机构认证 | CHINA RoHS, CSA, CE, C TICK, WEEE |
| 电磁兼容性 | EN 61326-1:2006，EN 61010:1:2001 第 2 版. |
| 传感器技术参数 | |
| 传感器类型 | 加速度计 |
| 灵敏度 | 100 mV/g (± 5 %, 25 °C) |
| 加速度范围 | 80 g 峰值 |
| 幅度非线性度 | 1 % |
| 频率响应 | Z: 2 - 7,000 Hz ± 3dBX, Y: 2 - 5,000 Hz ± 3dB |
| 电源要求 (IEPE) | 18 V dc 至 30 V dc, 2 mA 至 10 mA |
| 偏置输出电压 | 12 V dc |
| 接地 | 外壳接地 |
| 传感元件设计 | PZT 陶瓷/剪切式 |
| 外壳材料 | 316L 不锈钢 |
| 安装 | 10-32 内六角头螺丝，2 极稀土磁体（48 磅拉力） |
| 输出连接器 | 4 针，M122 |
| 匹配 | M12 - F4D |
| 非易失性存储器 | TEDS 1451.4 兼容 |
| 振动限值 | 500 g 峰值k |
| 冲击限值 | 5000 g 峰值 |
| 电磁灵敏度，等效 g | 100 μg/高斯 |
| 密封 | 气密密封 |
| 温度范围 | -50 °C 至 120 °C (-58 °F 至 248 °F) ± 7 % |
| 保修期 | 一年 |
| 转速计技术参数 | |
| 尺寸（深x宽） | 2.86 cm x 12.19 cm (1.125 in x 4.80 in) |
| 重量 | 96 g (3.4 oz)，包括电缆 |
| 电源 | 由 810 振动诊断仪供电 |
| 检测 | Class 2 激光二极管 |
| 范围 | 6.0 to 99,999 rpm |
| 准确度 | 6.0 to 5999.9 rpm: ± 0.01 % 和 ± 1 字5999.9 to 99999 rpm: ± 0.05 % 和 ± 1 字 |
| 分辨率 | 0.1 rpm |
| 有效范围 | 1 cm 至 100 cm (0.4 in 至 39.27 in) |
| 响应时间 | 1 second (> 60 rpm) |
| 控制 | 测量 on/off 透明按钮 |
| 接口 | 6 针 Mini DIN |
| 电缆长度 | 50 cm (19.586 in) |
| 保修期 | 一年 |
| 转速计附件 | 反光带: 1.5 cm x 52.5 cm (0.59 in × 20.67 in) |
| Viewer PC 软件 | |
| 最低硬件要求 | 1 GB RAM |
| 操作系统要求 | Windows XP, Vista |
