400 Hz 测量： 通过提高电源频率至 400 Hz，变压器和电机比 50 和 60 Hz 时的体积更小、质量更轻，更加有利于飞机、潜艇、宇宙飞船和其他军用设备和手持工具的应用。 437 II型号实现了此类航空和军用系统电能质量的测量。
功率逆变器效率： 同时测量电力电子系统的交流输出功率和直流输入功率（使用可选的直流电流钳）。
电参数波形数据捕获： 捕获快速变化的 RMS 数据，显示半周期和波形来描述电气系统动态特性（发电机起动、UPS 切换等等）。
能量损失分析器： 通过对标准的有功和无功功率测量、不平衡和谐波功率进行量化，以确定电能损失造成的财务成本。
实时故障排除： 使用光标和缩放工具分析趋势。
安全级别： 引入线额定使用 600 V CAT IV/1000 V CAT III。

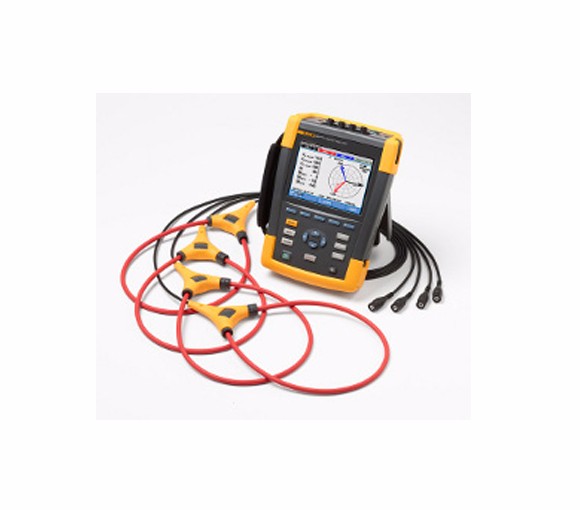

测量所有三相和中性线： 内置 4 个柔性电流探头，增强的细柔性设计以适合紧密的位置。
自动趋势分析： 每次测量都会自动记录，无需进行任何设置。
系统监测器： 根据 EN50160 电能质量标准，在一个屏幕上显示 10 个电能质量参数。
记录仪功能： 可配置任何测试条件，可按用户定义的间隔记录最多 600 个参数。
查看图形和生成报告： 附带分析软件。
电池寿命： 锂离子电池组每次充电可运行 7 小时。
|
电参数波形数据捕获 |
|||
|
功率逆变器效率 功率逆变器负责将直流电流转换成交流电流或将交流电流转换成直流电流。 太阳能发电系统通常具有一个能从太阳能电池中吸收能量并将其转换为有用交流电能的逆变器。 逆变器会随时间而老化，需定期检查。 通过比较输入和输出功率，可以得出系统效率。 435 和 437 II 型号可通过同时测量系统的直流和交流功率，测定逆变器效率，从而确定在转换过程中损失了多少功率。 |
|
统一功率分析
|
这些统一功率分析计算用于量化因电能质量问题引起的电能量损失成本。 计算内容还包括具体的设施信息，“电能量损失分析器最终确定设施因电能量浪费而造成的成本损失。
|
自动趋势分析 - 快速查看趋势 |
系统监测器 － 易于按照 EN50160 来检查性能
只需借助一个按钮，这种独特的系统监测器便能让您总览电力系统的性能，并能检查输入的电能是否符合 EN50160 限值或是您自己的定制规格。 总览信息显示在单个屏幕上，并有颜色标记条清楚地标出哪些参数超出了限值。
系统监测器总览屏幕可以即时查看电压、谐波、闪变、频率及电压骤降和骤升的数量是否超出设置限值。 并有一个详细列表列出了超出设置限值的所有事件。
 |
 |
 |
| 记录功能可让您定制测量选择，并能即时分析用户可选的参数。 | 测量和记录功率 (W)、VA 和 VAR。 434 新增了能耗记录功能。 | 可跟踪谐波数达 50 次，并按照 IEC61000-4-7 的要求测量和记录 THD |
产品技术指标 |
||||
| 模式 | 量程 | 分辨率 | 精度 | |
| 伏特 | ||||
| Vrms（交流 + 直流） | 434-II | 1 V 至 1000 V 相电压 | 0.1 V | ± 0.5% 额定电压**** |
| 435-II 和 437-II | 1 V 至 1000 V 相电压 | 0.01 V | ± 0.1% 额定电压**** | |
| Vpk | 1 Vpk 至 1400 Vpk | 1 V | 5% 额定电压 | |
| 电压峰值因数 (CF) | 1.0 > 2.8 | 0.01 | ± 5 % | |
| Vrms½ | 434-II | 1 V 至 1000 V 相电压 | 0.1 V | ± 1% 额定电压 |
| 434-II 和 435-II | 0.1 V | ± 0.2% 额定电压 | ||
| Vfund | 434-II | 1 V 至 1000 V 相电压 | 0.1 V | ± 0.5% 额定电压 |
| 435-II 和 437-II | 0.1 V | ± 0.1% 额定电压 | ||
| 电流（精度不包括电流钳精度） | ||||
| Amps（交流 + 直流） | i430-Flex 1x | 5 A 至 6000 A | 1:00 AM | ± 0.5% ± 5 个计数点 |
| i430-Flex 10x | 0.5 A 至 600 A | 0.1 A | ± 0.5% ± 5 个计数点 | |
| 1mV/A 1x | 5 A 至 2000 A | 1A | ± 0.5% ± 5 个计数点 | |
| 1mV/A 10x | 0.5 A 至 200 A（仅交流电） | 0.1 A | ± 0.5% ± 5 个计数点 | |
| Apk | i430-Flex | 8400 Apk | 1 Arms | ± 5 % |
| 1mV/A | 5500 Apk | 1 Arms | ± 5 % | |
| 电流峰值因数 (CF) | 1 至 10 | 0.01 | ± 5 % | |
| Amps½ | i430-Flex 1x | 5 A 至 6000 A | 1 A | ± 1% ± 10 个计数点 |
| i430-Flex 10x | 0.5 A 至 600 A | 0.1 A | ± 1% ± 10 个计数点 | |
| 1mV/A 1x | 5 A 至 2000 A | 1A | ± 1% ± 10 个计数点 | |
| 1mV/A 10x | 0.5 A 至 200 A（仅交流电） | 0.1 A | ± 1% ± 10 个计数点 | |
| Afund | i430-Flex 1x | 5 A 至 6000 A | 1:00 AM | ± 0.5% ± 5 个计数点 |
| i430-Flex 10x | 0.5 A 至 600 A | 0.1 A | ± 0.5% ± 5 个计数点 | |
| 1mV/A 1x | 5 A 至 2000 A | 1A | ± 0.5% ± 5 个计数点 | |
| 1mV/A 10x | 0.5 A 至 200 A（仅交流电） | 0.1 A | ± 0.5% ± 5 个计数点 | |
| Hz | ||||
| Hz | Fluke 434 @ 50 Hz 额定 |
42.50 Hz 至 57.50 Hz |
0.01 Hz | ± 0.01 Hz |
| Fluke 434 @ 60 Hz 额定 | 51.00 Hz 至 69.00 Hz | 0.01 Hz | ± 0.01 Hz | |
| Fluke 435/7 @ 50 Hz 额定 | 42.500 Hz 至 57.500 Hz |
0.001 Hz |
± 0.01 Hz |
|
| Fluke 435/7 @ 60 Hz 额定 | 51.000 Hz 至 69.000 Hz |
0.001 Hz |
± 0.01 Hz |
|
| Fluke 437 @ 400 Hz 额定 | 340.0 Hz 至 460.0 Hz | 0.1 Hz | ± 0.1 Hz | |
| 电源 | ||||
| 瓦特（VA，var） | i430-Flex | 最大 6000 MW | 0.1 W 至 1 MW | ± 1% ± 10 个计数点 |
| 1 mV/A | 最大 2000 MW | 0.1 W 至 1 MW | ± 1% ± 10 个计数点 | |
| 功率因数 (Cos j/DPF) | 0 至 1 | 0.001 | ± 0.1% @ 额定负载状态 | |
| 能量 | ||||
| kWh（kVAh，kvarh） | i430-Flex 10x | 取决于电流钳变比和额定电压 | ± 1% ± 10 个计数点 | |
| 能量损失 | i430-Flex 10x | 取决于电流钳变比和额定电压 | ± 1% ± 10 位数 不含线电阻精度 | |
| 谐波 | ||||
| 谐波次数 (n) | 直流，1 至 50 次分组： 谐波分组，根据 IEC 61000-4-7 而定 | |||
| 间谐波次数 (n) | 关闭，1 至 50 次分组： 谐波和间谐波子组，根据 IEC 61000-4-7 而定 | |||
| 电压 (V) | %f | 0.0 % 至 100 % | 0.10% | ± 0.1% ± n x 0.1 % |
| %r | 0.0 % 至 100 % | 0.10% | ± 0.1% ± n x 0.4 % | |
| 绝对 | 0.0 至 1000 V | 0.1 V | ± 5% * | |
| THD | 0.0 % 至 100 % | 0.10% | ± 2.5 % | |
| 电流 (A) | %f | 0.0 % 至 100 % | 0.10% | ± 0.1% ± n x 0.1% |
| %r | 0.0 % 至 100 % | 0.10% | ± 0.1% ± n x 0.4 % | |
| 绝对 | 0.0 至 600 A | 0.1 A | ± 5% ± 5 个计数点 | |
| THD | 0.0 % 至 100 % | 0.10% | ± 2.5 % | |
| 功率 | %f 或 %r | 0.0 % 至 100 % | 0.10% | ± n x 2% |
| 绝对 | 取决于电流钳变比和额定电压 | — | ± 5% ± n x 2 % ± 10 个计数点 | |
| THD | 0.0 % 至 100 % | 0.10% | ± 5 % | |
| 相角 | -360° 至 +0° | 1° | ± n x 1° | |
| 闪变 | ||||
| Plt、Pst、Pst(1min) Pinst | 0.00 至 20.00 | 0.01 | ± 5 % | |
| 不平衡 | ||||
| 电压 | % | 0.0 % 至 20.0 % | 0.10% | ± 0.1 % |
| 电流 | % | 0.0 % 至 20.0 % | 0.10% | ± 1 % |
| 电源信号 | ||||
| 阈值等级 | 在两个独立的频率下，阈值、限值和控制信号持续时间可编程 | — | — | |
| 信号频率 | 60 Hz 至 3000 Hz | 0.1 Hz | ||
| 相对 V% | 0 % 至 100 % | 0.10% | ± 0.4 % | |
| 绝对 V3s（3 秒平均值） | 0.0 V 至 1000 V | 0.1 V | ± 5 % 额定电压 | |
常规技术指标 |
|
| 外壳 | 设计坚固且防震，带有一体式防护皮套 用于倾斜的直立位置时，拥有 IEC60529 IP51 级防尘防水滴性 撞击和振动 经受住 30 g 撞击，振动等级： 按照 MIL-PRF-28800F 2 级要求为 3 g 正弦，随机振动 0.03 g 2/Hz |
| 显示屏 | 亮度： 200 cd/m2（一般使用电源适配器）；90 cd/m2（一般使用电池电源） 127 mm x 88 mm（153 mm/6.0 对角线）LCD 分辨率： 320 x 240 像素 对比度和亮度：用户可调，带温度补偿 |
| 存储 | 标准 8GB SD 存储卡（兼容 SDHC，FAT32 格式），最大可选 32GB 屏幕保存和多个数据内存，可存储包括录像在内的数据（取决于内存容量） |
| 实时时钟 | 对于趋势模式、瞬变显示和系统监测和事件捕获的时间和日期进行标示 |
环境 |
|
| 工作温度 | 0 °C ~ +40 °C；+40 °C ~ +50 °C 电池除外 |
| 存放温度 | -20 °C ~ +60 °C |
| 湿度 |
+10 °C ~ +30 °C： 95% 相对湿度，无冷凝 +30 °C ~ +40 °C: 75% 相对湿度，无冷凝 +40 °C ~ +50 °C: 45% RH，非冷凝 |
| 最大工作海拔 |
CAT IV 600 V 和 CAT III 1000 V 最高为 2000 m (6666 ft) CAT III 600 V 和 CAT II 1000 V 最高为 3000 m (10,000 ft) 最大存储海拔为 12 km (40000 ft) |
| 电磁兼容 (EMC) | 辐射和抗干扰性符合EN 61326 (2005-12) |
| 接口 | mini-USB-B 型隔离 USB 端口，用于连接个人电脑 SD 连接卡插槽（可从仪器电池的后侧访问） |
| 保修 | 主机三年保修（零件和人工），附件一年保修 |
内含附件 |
|
| 电源配件 | BC430 电源适配器，国际插头适配器套件，BP290（单节锂离子电池），28Wh（7 小时以上） |
| 电压测试线 | TL430 测试导线和鳄鱼夹套件 |
| 彩色编码 | WC100 彩色编码夹和地区性标记贴纸 |
| 柔性电流探头 | i430flex-TF，24 inch (61cm) 长，数量 4 个 |
| 存储卡、软件和 PC 连接 | 8 GB SD 卡，CD 光盘上的 PowerLog 软件（含有 PDF 格式的用户手册），USB 电缆（A-Bmini 插口） |
| 携带箱 | C1740 软包：适用于 434-II 和 435-II；C437 带辊轮硬盒：适用于 437-II |
