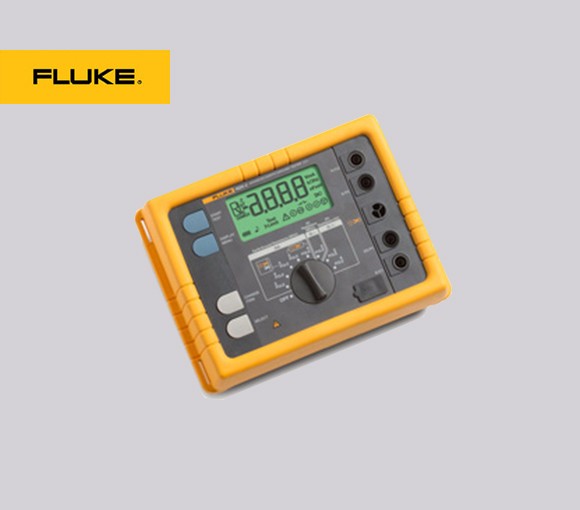

1625-2 GEO接地测试仪

编号： 1625-2 GEO

参数：

型号1625-2 GEO

品牌Fluke

订购热线：

产品详情

详细技术指标
通用
存储器	通过 USB 端口可访问内部存储器存储的多达 1500 条记录
测量功能	干扰电压和频率、含/不含夹式电流互感器的三极和四极接地电阻、二极交流电阻、二极和四极直流电阻
显示屏	4 数位（2999 数位） - 7 段液晶显示屏（可视性提高）
操作	中央旋转开关和功能键
温度范围
工作温度	-10 °C 至 50 °C（14 °F 至 122 °F）
存放温度	-30 °C 至 60 °C（-22 °F 至 140 °F）
温度系数	± 读数的 0.1 % /°C <18 °C >28 °C
防护类型	按照 EN60529，壳体防护等级为 IP56；电池盖防护等级为 IP40
最大电压	警告 – 插口 "钳口" 至插口 E、ES、S 或 H
	U _rms = 0 V
	插口 E、ES、S 或 H 相互之间任意组合，最大U _rms = 250 V（属于误用）
安全性	采用双重和/或加强绝缘保护。对地最大50 V（按照 IEC61010-1）。300V CAT II，污染等级 2
质量标准	按照 DIN ISO 9001 标准开发、设计和生产
外场影响	符合 DIN 43780 (8/76)
辅助电源	6 x 1.5 V 碱性电池（IEC LR6 或 AA 型）
电池寿命范围	使用 IEC LR6/ AA 型：通常为 3000 次测量 (R _E+R _H ≤ 1 kΩ)
电池寿命范围	使用 IEC LR6/ AA 型：通常为6000 次测量 (R _E + R _H > 10 kΩ)
尺寸（宽 x 高 x 深）	250 mm x 133 mm x 187 mm (9.75 in x 5.25 in x 7.35 in)
重量	≤ 1.1 kg (2.43 lb)（不含附件）；7.6 kg (16.8 lb)（携带箱中含附件和电池）
外壳材料	聚酯

直流和交流干扰电压的测量 (U _ST)
测量误差极限：方法	全波整流
测量范围	1 V 至 50 V
显示范围	0.0 V 至 50 V
分辨率	0.1 V
频率范围	交流/直流 45 Hz 至 400 Hz 正弦波
精度	±（读数的 5 % + 5 位数）
测量序列	约 4 次测量/秒
内阻	约 1.5 MΩ
最大过载	U _rms = 250 V

干扰频率的测量 (F )
测量误差极限：方法	测量干扰电压的振荡周期
测量范围	6.0 Hz 至 400 Hz
显示范围	16.0 Hz 至 299.9 Hz 至 999 Hz
分辨率	0.1 Hz 至 1 Hz
量程	1 V 至 50 V
精度	±（读数的 1 % + 2 位数）

接地电阻 (RE)
测量方法	按照 IEC61557-5 标准用探针测量电流和电压
开路电压	20/48 V 交流电
短路电流	250 mA 交流电
测量频率	手动或自动选择 94、105、111 和 128 Hz (AFC)，在函数 R* 中为 55 Hz。
噪声抑制	120 dB（16 2/3、50、60 和 400 Hz）
最大过载	U _rms = 250 V

电气测量规格
固有误差或影响量	参比条件或指定操作范围	符号代码	按照 IEC1557 标准相关部分要求或测试	测试类型
固有误差	参考条件	A	第 5 部分 6.1 节	R
位置	参考位置 ± 90°	E1	第 1 部分 4.2 节	R
电源电压	以制造商规定的极限值	E2	第 1 部分 4.2 和 4.3 节	R
温度	0 °C 和 35 °C	E3	第 1 部分 4.2 节	T
串联干扰电压	参阅第 4.2 和 4.3 节	E4	第 5 部分 4.2 和 4.3 节	T
探针和辅助接地电极的电阻	0 至 100 x R _A 但 ≤ 50 kΩ	E5	第 5 部分 4.3 节	T
系统频率	标称频率的 99% 至 101 %	E7	第 5 部分 4.3 节	T
系统电压	标称电压的 85% 至 110 %	E8	第 5 部分 4.3 节	T
操作误差	B = ±(\|A\| + 1,15 √E ²₁ E ²₂ E ²₃ E²₄ E ²₅ E ²₆)		第 5 部分 4.3 节	R
A = 固有误差 En = 变量 R = 常规测试 T = 典型测试		B[%] = ± B/基准值 x 100%
测量范围	0.020 Ω 至 300 kΩ
显示范围	0.001 Ω 至 2.999 Ω
	3.00 Ω 至 29.99 Ω
	30.0 Ω 至 299.9 Ω
	0.300 kΩ 至 2.999 kΩ
	3.00 kΩ 至 29.99 kΩ
	30.0 kΩ 至 299.9 kΩ
分辨率	0.001 Ω
	0.01 Ω
	0.1 Ω
	1 Ω
	10 Ω
	100 Ω
精度	±（读数的 2 % + 2 位数）
操作误差	±（读数的 5 % + 5 位数）
测量时间	固定频率时通常为 8 秒使用自动频率控制，最大 30 秒，完成所有测量频率循环
由于探针和辅助接地电极的电阻导致的附加误差	R _H(R _S + 2000 Ω)/R _E x 1.25 x 10 ^-6% + 5 位数
R _H 和 R 的测量误差_S	通常为R _E + R _S + R 的 10 %_H
最大探针电阻	≤ 1 MΩ
最大辅助接地电极电阻	≤ 1 MΩ
如果误差处于 IEC61557-5 要求的限定范围之内，则会自动检查。如果由于某些条件的影响，导致测量探针、辅助接地电极和接地电阻后的测量误差超过 30%，显示屏将显示警告符号并提示 RS 或 RH 过高。

测量分辨率的自动转换取决于辅助接地电极电阻 R_H
RH，U _测量 = 48 V	< 300 Ω
	< 6 Ω
	< 60 Ω
	< 600 Ω
RH，U _测量 = 20 V	< 250 Ω
	< 2.5 kΩ
	< 25 kΩ
	< 250 kΩ
分辨率	1 mΩ
	10 mΩ
	100 mΩ
	1 Ω

接地电阻的选择性测量（R _E 钳口）
测量方法	按照 EN61557-5 标准用探针测量电流和电压，并通过额外的电流互感器测量单个支路中的电流（专利适用）。
开路电压	20/48 V 交流电
短路电流	250 mA 交流电
测量频率	手动或自动选择 94、105、111 和 128 Hz (AFC)，55 Hz (R*)
噪声抑制	120 dB（162/3、50、60 和 400 Hz）
最大过载	最大U _rms = 250 V（将不会启动测量）
测量范围	0.020 Ω 至 300 kΩ
显示范围	0.001 Ω 至 2.999 Ω
	3.00 Ω 至 29.99 Ω
	30.0 Ω 至 299.9 Ω
	0.300 kΩ 至 2.999 kΩ
	3.00 kΩ 至 29.99 kΩ
分辨率	0.001 Ω
	0.01 Ω
	0.1 Ω
	1 Ω
	10 Ω
精度	±（读数的 7 % + 2 位数）
操作误差	±（读数的 10 % + 5 位数）
由于探针和辅助接地典型电极电阻导致的附加误差	R _H(R _S + 2000 Ω)/R _ETOTAL x 1.25 x 10 ^-6% + 5 位数
R _H 和 R 的测量误差_S	通常为R _ETOTAL + R _S + R 的 10 %_H
测量时间	固定频率时通常为8 秒使用自动频率控制，最大 30 秒，完成所有测量频率循环。
待测单个支路的最小电流	0.5 mA	使用互感器 (1000:1)
	0.1 mA	使用互感器 (200:1)
通过互感器的最大干扰电流	3:00 AM	使用互感器 (1000:1)
* 使用推荐的电流钳/互感器。

电阻测量 (R~)
测量方法	测量电流和电压
测量电压	20 V 矩形脉冲交流电压
短路电流	> 250 mA 交流电
测量频率	手动或自动选择 94、105、111 和 128 Hz (AFC)
测量范围	0.020 Ω 至 300 kΩ
显示范围	0.001 Ω 至 2.999 Ω
	3.00 Ω 至 29.99 Ω
	30.0 Ω 至 299.9 Ω
	300 Ω 至 2999 Ω
	3.00 kΩ 至 29.99 kΩ
	30.0 kΩ 至 299.9 kΩ
分辨率	0.001 Ω
	0.01 Ω
	0.1 Ω
	1 Ω
	10 Ω
	100 Ω
精度	±（读数的 2 % + 2 位数）
操作误差	±（读数的 5 % + 5 位数）
测量时间	通常为 6 秒
最大干扰电压	24 V，超过 24 V 无法启动测量
最大过载	U _rms 最大= 250 V

电阻测量（R 直流）
测量方法	可按照 IEC61557-4 进行电流-电压测量
测量电压	20 V 直流电
短路电流	250 mA 直流电
测量值的公式	对于四极测量，可延长 H、S、ES 导线而不会产生附加误差。导线 E 中的电阻 > 1 Ω 时，可导致 5m Ω/Ω 的附加误差。
测量范围	0.020 Ω 至 300 kΩ
显示范围	0.001 Ω 至 2.999 Ω
	3.00 Ω 至 29.99 Ω
	30.0 Ω 至 299.9 Ω
	300 Ω 至 2999 Ω
	3.0 kΩ 至 29.99 kΩ
	30.0 kΩ 至 299.9 kΩ
分辨率	0.001 Ω
	0.01 Ω
	0.1 Ω
	1 Ω
	10 Ω
	100 Ω
精度	±（读数的 2 % + 2 位数）
操作误差	±（读数的 5 % + 5 位数）
测量序列	约 2 次测量/秒
测量时间	通常为 4 秒，包括极性反转（二极或四极）
最大干扰电压	直流或交流电压 ≤3 V，超过 3 V 无法启动测量
最大感应率	2 Henry
最大过载	U _rms = 250 V

导线电阻补偿 (R _K)
在 R [414]_K在 R [416]_E在 R [418]_E在 R [420]
测量值的公式	R _显示屏 = R _测得 - R _补偿*
* 设定点输入值 RK = 0.000 Ω，通过调整测量在 0.000 至 29.99 Ω 范围内变化。

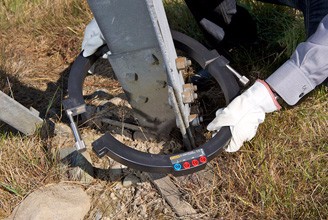

无桩接地回路测量（双钳口，无桩）
开关档位	RA 四极（双钳口，无桩）
分辨率	0.001 Ω 至 0.1 Ω
测量范围	0.02 Ω 至 199.9 Ω
精度	±（读数的 7 % + 3 位数）
操作误差	±（读数的 10 % + 5 位数）
测量电压	Vm = 48 V 交流（初级电压）
测量频率	128 Hz
噪声电流 (IEXT)	最大IEXT = 10 A（交流）(RA < 20 Ω)
噪声电流 (IEXT)	最大IEXT = 2 A（交流）(RA > 20 Ω)


测量原理：使用两个电流互感器对闭合环路中的电阻进行无桩测量。自动量程选择。仅当按照指定的最小距离结合使用推荐的电流钳进行测量时，有关无桩接地回路测量的信息才有效。
